Klik op de afbeelding om de kopmaat en nerf in detail te bekijken
| Merk | Houthandel Jan Sok |
|---|---|
| Uitvoering | Grijs |
| Materiaal | acrylonitril-butadieen-styreen |
| Dikte | 200mm |
| Breedte | 200mm |
| Volume | 1 Stück |
| Voorraad | 100 stuks beschikbaar |
Productbeschrijving
Dieser Bodenablauf 402 (200x200 mm) nimmt Wasser direkt im Boden auf – in Hauswirtschaftsräumen, Waschküchen, Garagen, Kellern und Technikräumen. Es handelt sich um einen runder Ablaufkörper mit quadratischer Aufsatzplatte: Der Ablaufkörper besteht aus ABS-Kunststoff und wird mit einem Rost aus Edelstahl abgedeckt. Der senkrechte Abgang Ø75 mm führt direkt nach unten in die Abwasserleitung unter dem Boden, zum Beispiel in einen Kriechkeller. Der Anschluss ist eine Klebemuffe. Der Ablauf hat einen Geruchsverschluss von 50 mm, der Kanalgeruch zurückhält, solange Wasser darin steht, eine Einbauhöhe von 187 mm und eine maximale Belastung von 500 kg. Richten Sie den Ablauf vor dem Gießen oder Fliesen auf die richtige Höhe aus und legen Sie den Boden mit leichtem Gefälle zum Rost an. Bestellen Sie den Bodenablauf online oder holen Sie ihn bei Houthandel Jan Sok, Celsius 10 in Meppel (Niederlande), ab.
Wichtigste Merkmale
Das zeichnet diesen Bodenablauf aus:
- Senkrechter Abgang Ø75 mm, Klebemuffe: Das Wasser läuft direkt nach unten in die Leitung unter dem Boden.
- Geruchsverschluss 50 mm: hält Kanalgeruch zurück, solange Wasser im Ablauf steht.
- Einbauhöhe 187 mm: passt in einen üblichen Estrich über einem Kriechkeller.
- Edelstahlrost 200x200 mm: rostfreie Abdeckung auf einer quadratischen Aufsatzplatte.
- Belastbar bis 500 kg: stabil genug für Hauswirtschaftsraum, Garage oder Werkstatt.
Anwendungen
Geeignet unter anderem für:
- Hauswirtschaftsräume und Waschküchen, in denen die Waschmaschine auslaufen oder überlaufen kann.
- Garagen und Werkstätten, deren Boden Sie abspritzen möchten.
- Keller und Technikräume mit Heizkessel oder Boiler.
- Böden über einem Kriechkeller, in denen die Leitung senkrecht nach unten geführt werden kann.
Anschluss an
Die Klebemuffe Ø75 mm schließen Sie an:
- PVC-Abwasserrohr Ø75 mm, das senkrecht unter dem Ablauf verläuft.
- PVC-Bogen 45 oder 90 Grad Ø75 mm für einen Richtungswechsel.
- Exzentrisches Reduzierstück 110 x 75 mm für den Anschluss an eine 110-mm-Leitung.
Montage
So bauen Sie den Bodenablauf in fünf Schritten ein:
- Anzeichnen: Legen Sie die Position des Ablaufs am tiefsten Punkt des Bodens fest und bereiten Sie das Abwasserrohr Ø75 mm in der richtigen Höhe vor.
- Anschließen: Kleben Sie das Abwasserrohr in die Klebemuffe des Abgangs; reinigen und entfetten Sie die Klebeflächen zuerst mit PVC-Reiniger.
- Ausrichten: Richten Sie die Oberkante auf die fertige Fußbodenhöhe aus und berücksichtigen Sie dabei Fliesen und Fliesenkleber.
- Abdecken: Kleben Sie den Rost ab oder nehmen Sie ihn heraus, damit kein Mörtel oder Beton in den Ablauf läuft.
- Fertigstellen: Gießen oder fliesen Sie den Boden mit Gefälle zum Ablauf und dichten Sie die Fuge zwischen Ablauf und Boden ab.
Produktspezifikationen
Technische Daten auf einen Blick:
| Eigenschaft | Wert |
|---|---|
| Typ | Bodenablauf 402 (Dyka nr. 5304) |
| Maß Aufsatzplatte | 200 x 200 mm |
| Abgang | senkrechter Abgang Ø75 mm, Klebemuffe |
| Einbauhöhe | 187 mm |
| Geruchsverschluss | 50 mm |
| Max. Belastung | 500 kg |
| Material Ablaufkörper | ABS |
| Rost | Edelstahl |
| Anwendung | Hausentwässerung |
| Hersteller | Dyka |
| Artikelnummer | 20024103 |
| Volumen | 1 Stück |

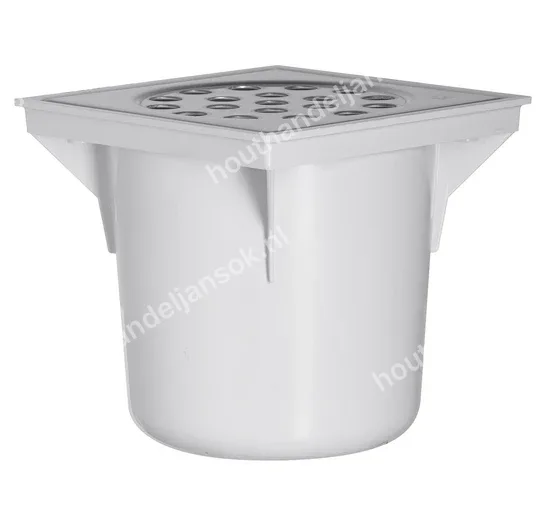

ABS Bodenablauf 402 200x200 mm mit senkrechtem Abgang
Dyka Bodenablauf 402 mit ABS-Ablaufkörper, Edelstahlrost 200x200 mm und senkrechtem Abgang Ø75 mm mit Klebemuffe. Der Geruchsverschluss von 50 mm hält Kanalgeruch zurück. Einbauhöhe 187 mm, belastbar bis 500 kg. Pro Stück.
Levering & afhalen
-
Afhalen in Meppel: Gratis (gereed na bevestiging)
-
Bezorging per vrachtwagen met kooiaap: € 125,- vaste bezorgkosten
-
Gratis bezorging vanaf bestellingen van € 2.500,-
Auf Maß gesägtes oder bearbeitetes Holz ist nicht rückgabefähig. Standardlängen: siehe Rückgaberecht.
Veelgestelde vragen
Welche Anschlussgröße hat der Bodenablauf 402?
Der senkrechter Abgang hat einen Durchmesser von 75 mm mit Klebemuffe. Sie kleben ein PVC-Abwasserrohr Ø75 mm ein oder schließen über ein Reduzierstück an eine 110-mm-Leitung an.
Wann wählt man einen senkrechter Abgang statt eines seitlichen Abgangs?
Wählen Sie einen senkrechten Abgang, wenn die Abwasserleitung direkt unter dem Ablauf verläuft, zum Beispiel in einem Kriechkeller. Verläuft die Leitung waagerecht im Boden, ist ein seitlicher Abgang praktischer.
Hält dieser Bodenablauf Kanalgeruch zurück?
Ja. Der Ablauf hat einen Geruchsverschluss von 50 mm. Solange Wasser darin steht, hält er Kanalgeruch zurück. Gießen Sie in selten genutzten Räumen ab und zu Wasser nach, damit der Geruchsverschluss nicht austrocknet.
