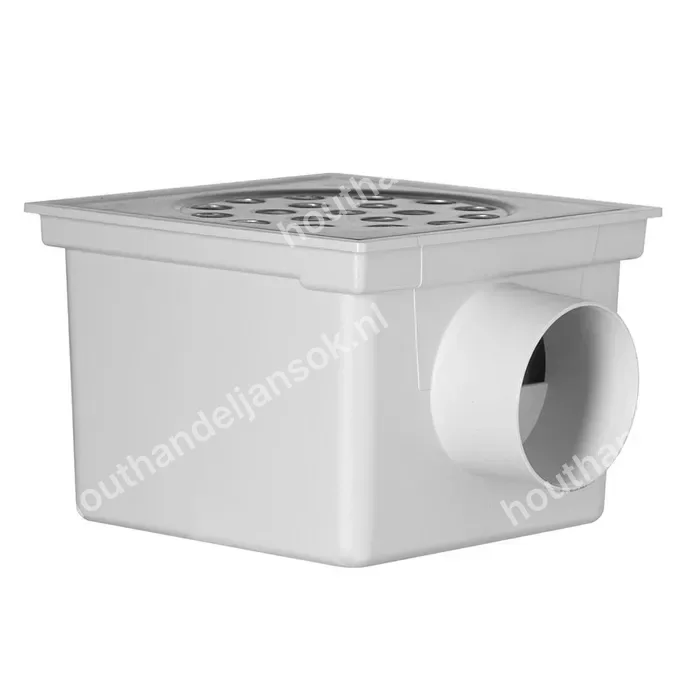

Dieser Bodenablauf 403 (200x200 mm) nimmt Wasser direkt im Boden auf – in Hauswirtschaftsräumen, Waschküchen, Garagen, Kellern und Technikräumen. Es handelt sich um einen quadratischer Ablaufkörper mit quadratischer Aufsatzplatte: Der Ablaufkörper besteht aus ABS-Kunststoff und wird mit einem Rost aus Edelstahl abgedeckt. Der seitliche Abgang Ø75 mm sitzt an der Seite des Ablaufs, sodass Sie die Abwasserleitung waagerecht im oder unter dem Boden anschließen. Das ist praktisch bei Böden mit geringer Aufbauhöhe oder im Erdgeschoss ohne Kriechkeller. Der Anschluss ist eine Klebemuffe. Der Ablauf hat einen Geruchsverschluss von 50 mm, der Kanalgeruch zurückhält, solange Wasser darin steht, eine Einbauhöhe von 140 mm und eine maximale Belastung von 500 kg. Richten Sie den Ablauf vor dem Gießen oder Fliesen auf die richtige Höhe aus und legen Sie den Boden mit leichtem Gefälle zum Rost an. Bestellen Sie den Bodenablauf online oder holen Sie ihn bei Houthandel Jan Sok, Celsius 10 in Meppel (Niederlande), ab.

Wichtigste Merkmale

Das zeichnet diesen Bodenablauf aus:

• Seitlicher Abgang Ø75 mm, Klebemuffe: Der Anschluss sitzt seitlich, für eine waagerecht im Boden verlaufende Leitung.
• Geruchsverschluss 50 mm: hält Kanalgeruch zurück, solange Wasser im Ablauf steht.
• Einbauhöhe 140 mm: kompakt, geeignet für Böden mit geringer Aufbauhöhe.
• Edelstahlrost 200x200 mm: rostfreie Abdeckung auf einer quadratischen Aufsatzplatte.
• Belastbar bis 500 kg: stabil genug für Hauswirtschaftsraum, Garage oder Werkstatt.

Anwendungen

Geeignet unter anderem für:

• Hauswirtschaftsräume und Waschküchen, in denen die Waschmaschine auslaufen oder überlaufen kann.
• Garagen und Werkstätten, deren Boden Sie abspritzen möchten.
• Keller und Technikräume mit Heizkessel oder Boiler.
• Erdgeschossböden ohne Kriechkeller, in denen die Leitung waagerecht verlaufen muss.

Anschluss an

Die Klebemuffe Ø75 mm schließen Sie an:

• PVC-Abwasserrohr Ø75 mm, das waagerecht durch den Boden verläuft.
• PVC-Bogen 45 oder 90 Grad Ø75 mm für einen Richtungswechsel.
• Exzentrisches Reduzierstück 110 x 75 mm für den Anschluss an eine 110-mm-Leitung.

Montage

So bauen Sie den Bodenablauf in fünf Schritten ein:

1. Anzeichnen: Legen Sie die Position des Ablaufs am tiefsten Punkt des Bodens fest und bereiten Sie das Abwasserrohr Ø75 mm in der richtigen Höhe vor.
2. Anschließen: Kleben Sie das Abwasserrohr in die Klebemuffe des Abgangs; reinigen und entfetten Sie die Klebeflächen zuerst mit PVC-Reiniger.
3. Ausrichten: Richten Sie die Oberkante auf die fertige Fußbodenhöhe aus und berücksichtigen Sie dabei Fliesen und Fliesenkleber.
4. Abdecken: Kleben Sie den Rost ab oder nehmen Sie ihn heraus, damit kein Mörtel oder Beton in den Ablauf läuft.
5. Fertigstellen: Gießen oder fliesen Sie den Boden mit Gefälle zum Ablauf und dichten Sie die Fuge zwischen Ablauf und Boden ab.

Produktspezifikationen

Technische Daten auf einen Blick:
